在機器視覺應用中，光源的選擇對圖像的質量和系統的整體性能至關重要。光源是機器視覺系統的“光學畫筆”，直接影響圖像對比度、均勻性和信噪比。合適的光源設計能將目標特征與背景分離，使圖像處理復雜度降低50%以上。不同的任務、物體和環境條件要求使用不同類型的光源。例如，在金屬件檢測中，精準的波長選擇可凸顯氧化層反光差異，而背光照明則能清晰勾勒物體輪廓?。

 1. 機器視覺光源的基本概念

機器視覺系統是利用計算機視覺技術進行圖像處理和分析的系統，其中光源是確保成像質量的關鍵因素。光源的主要作用是提供照明，使得相機能夠捕捉到清晰、細致的圖像。在任何機器視覺應用中，光的質量、光源的類型以及照明的角度等都會極大影響最終的圖像效果。

 2. 常見光源類型及應用場景

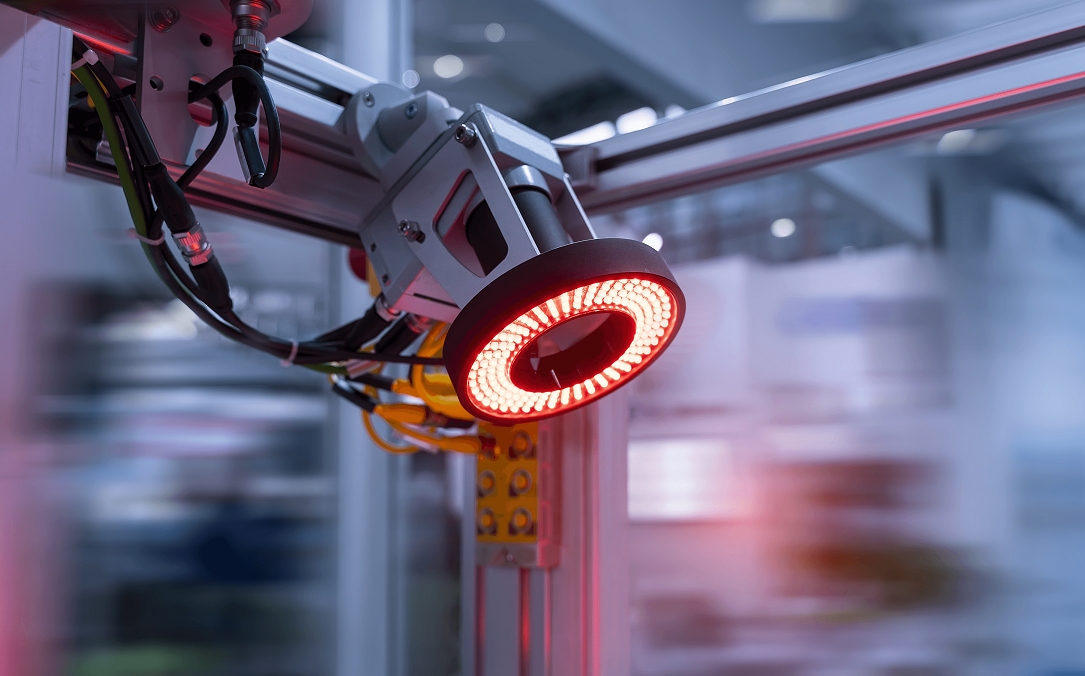

一、?環形光源?

?高反光表面檢測?：通過多角度補光消除金屬、玻璃等反光面的陰影，例如手機金屬邊框劃痕檢測?；

?電子元件檢測?：PCB基板焊點定位、IC元件表面印刷字符識別?；

?立體特征增強?：采用低角度（0°~45°）環形光源突顯物體輪廓，如光滑表面的劃痕檢測?。

二、?同軸光源?

?鏡面材料缺陷檢測?：金屬板、晶圓表面微小劃痕的精準成像?；

?高精度定位?：結合分光鏡設計消除表面反光干擾，適用于半導體封裝定位?；

?薄膜類檢測?：通過均勻照明穿透塑料薄膜，讀取噴碼或檢測內部結構?。

三、?線光源與條光源?

?邊緣增強檢測?：斜角照射突出物體輪廓，用于PCB邊緣毛刺檢測、晶圓輪廓定位?；

?表面紋理分析?：通過立體光路設計增強皮革、紡織品的紋理缺陷識別?；

?高速運動場景?：μs級脈沖線光源消除拖影，適用于鋰電池電芯高速分選（2m/s）。

四、?背光源與面光源?

?透明物體檢測?：背光照明清晰勾勒玻璃瓶、透明薄膜的輪廓特征?；

?平面均勻照明?：大面積面光源用于印刷電路板、食品包裝的全表面缺陷篩查；

?低反射材質檢測?：通過漫反射消除紙張、橡膠制品的表面陰影干擾?。

五、?特殊光源技術?

?紅外光源?：穿透塑料/紙張讀取內部噴碼信息，適用于食品包裝質檢；

?紫外光源?：激發膠水、油墨的熒光效應，用于微裂紋或漏膠檢測?；

?激光光源?：高方向性單色光實現亞微米級精密測量，如半導體晶圓三維重構?。

光源技術的選擇需結合?材料特性?（如反射率、透光性）、?檢測目標?（輪廓/紋理/內部缺陷）及?環境約束?（速度/穩定性）進行系統化設計。從基礎照明到智能光學方案，光源始終是機器視覺實現工業級精度的核心變量?。

當然，在機器視覺中，照明的方式也會影響最終結果。常見的照明方式有平行照明、高角度照明、低低角度照明、背光照明等。平行照明多用于無陰影圖像的技術，適用于表面平整、反光物體的檢測；低角度照明尤其適用于具有微小凹凸的物體表面檢測；背光照明常用于厚度測量。

在機器視覺系統中，光源的選擇不僅影響最終的圖像質量，還影響系統的整體性能。這就要求在選擇時充分考慮應用、物體特性、成像條件及預算等各方面的因素。通過合適的光源，可以大大提升圖像處理的精度與效率。
